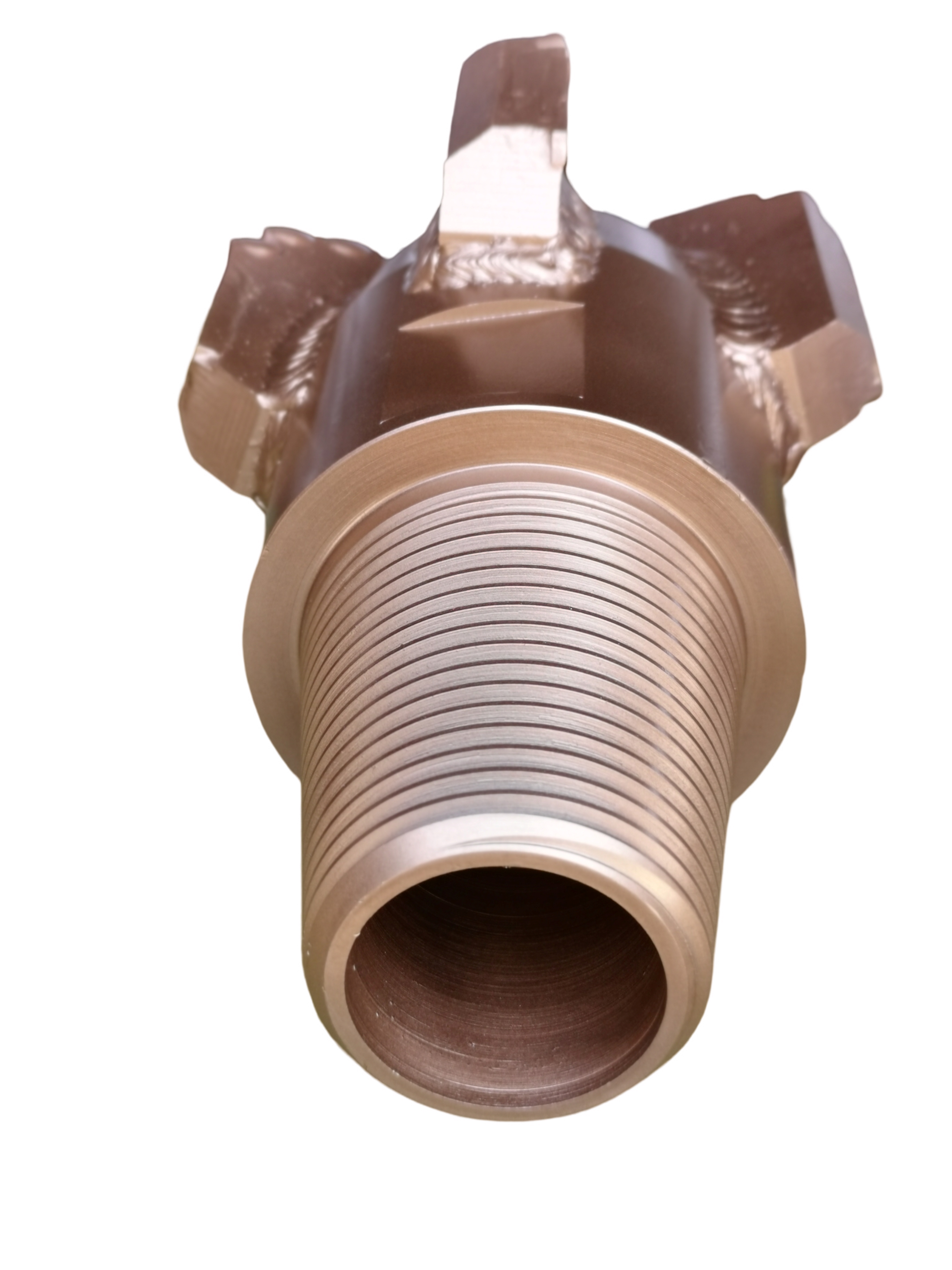

producto-Fabricante de herramientas de perforación rocosaLas brocas de PDC (compacto de diamante policristalino) se componen de un cuerpo de acero con una serie de cortadores de PDC adheridos a la superficie. Los cortadores están hechos de diminutas partículas de diamante que se unen bajo alta presión y alta temperatura para formar un material duro y duradero. Los cortadores suelen estar dispuestos en un patrón específico en la superficie de la broca para proporcionar una acción de corte y una eficiencia óptimas.
La acción de corte de la broca PDC se logra a través de una combinación de fuerzas de corte y aplastamiento. Los cortadores raspan el fondo del pozo, triturando la roca para crear un agujero. A medida que la barrena gira, los cortadores de PDC penetran la roca y el peso de la sarta de perforación empuja la barrena hacia la formación, generando una fuerza de trituración que rompe la roca.
Nuestras características de diseño de brocas PDC son las siguientes:
Forma y tamaño del cortador: cortadores PDC planos o de cúpula. Los tamaños tienen 1304, 1308, 1313, 1613, etc.
Disposición del cortador: varios arreglos en 3 cuchillas, 5 cuchillas, 6 cuchillas y el calibre de protección. Cada cortador tiene su ángulo lateral diferente.
Perfil de broca: diseño parabólico largo y parabólico corto.
Diseño hidráulico: orificio de descarga central grande o orificio de descarga múltiple
Las brocas PDC tienen varias ventajas:
1, vida útil más larga
2, tasas de penetración más rápidas
3, mayor eficiencia de perforación y menores costos de perforación
Las brocas de PDC se pueden utilizar en formaciones de dureza media a dura, como esquisto, piedra caliza, arenisca, etc. Aplicaciones específicas:
1, las brocas PDC se utilizan en operaciones mineras para perforar agujeros de voladura y agujeros de exploración.
2, las brocas PDC se utilizan en la perforación geotérmica para perforar pozos para la producción de energía geotérmica.
3, las brocas PDC se utilizan en aplicaciones de construcción para perforar cimientos, túneles y otros proyectos de infraestructura.
4, las brocas PDC se utilizan en la perforación de pozos de agua para perforar pozos para el suministro de agua doméstico e industrial.
Item | Diameter | Blade Number | Cutter Size | API Regpin |
1 | 3 3/4"(95mm) | 3-4-5 | 1308 | 2 3/8" |
2 | 3 7/8"(98mm) | 3-4-5 | 1308 | 2 3/8" |
3 | 4 1/2"(114mm) | 3-4-5 | 1308 | 2 3/8" 2 7/8" |
4 | 4 3/4"(120mm) | 3-4-5 | 1308 | 2 3/8" 2 7/8" |
5 | 5"(127mm) | 3-4-5 | 1308 | 2 3/8" 2 7/8" |
6 | 5 1/8"(130mm) | 3-4-5 | 1308 | 2 3/8" 2 7/8" |
7 | 5 1/2"(140mm) | 3-4-5 | 1308 | 2 3/8" 2 7/8" |
8 | 5 5/8"(142mm) | 3-4-5 | 1308 | 2 3/8" 2 7/8" |
9 | 5 7/8"(149mm) | 3-4-5 | 1308 | 2 3/8" 2 7/8" 3 1/2" |
10 | 6"(152mm) | 3-4-5 | 1308 | 2 3/8" 2 7/8" 3 1/2" |
11 | 6 1/8"(155mm) | 3-4-5 | 1308 | 2 3/8" 2 7/8" 3 1/2" |
12 | 6 1/2"(165mm) | 3-4-5 | 1308/1613 | 2 3/8" 2 7/8" 3 1/2" |
13 | 6 3/4"(171mm) | 3-4-5 | 1308/1613 | 2 3/8" 2 7/8" 3 1/2" |
14 | 7"(178mm) | 3-4-5 | 1308/1613 | 2 3/8" 2 7/8" 3 1/2" |
15 | 7 1/2"(190mm) | 3-4-5 | 1308/1613 | 3 1/2" 4 1/2" |
16 | 7 7/8"(200mm) | 4-5 | 1308/1613 | 3 1/2" 4 1/2" |
17 | 8 1/2"(216mm) | 4-5 | 1308/1613 | 4 1/2" |
18 | 9"(229mm) | 4-5 | 1308/1613 | 4 1/2" |
19 | 9 3/5"(244mm) | 4-5 | 1308/1613 | 4 1/2" |
20 | 11"(280mm) | 4-5 | 1308/1613 | 6 5/8" |
21 | 12 1/4"(311mm) | 5 | 1308/1613 | 6 5/8" |
